| 원래 장소: | 중국 허베이 |
|---|---|
| 브랜드 이름: | Pangolin |
| 가격: | Negotiable |
| 포장 세부 사항: | 고객의 요구에 따라 |
| 배달 시간: | 5-15일 |
| 지불 조건: | 티/티 |
| 용량: | 50-240 ㎥/h (200-1000GPM) | 분리 스테이지: | 2개 단계 / 3 단계 |
|---|---|---|---|
| 맞춤형: | 네 | 탱크용량: | 5-30 ㎥ |
| 총 전력: | 25-184 Kw | 스크린 영역: | 2.2-8.4 ㎡ |
| 총 무게: | 5.5-20 Ｔ | 육상 운송 차원 (밀리미터): | 맞춤형 |
| 하이 라이트: | 20t 1000GPM 파인곳 없는 HDD 머드 리사이클링 시스템,20t 진동 스크린 기계,1000GPM HDD 머드 리사이클링 시스템 |
||

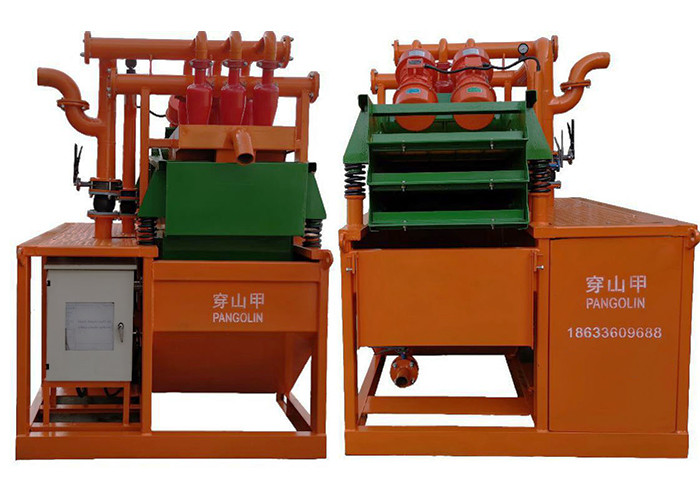

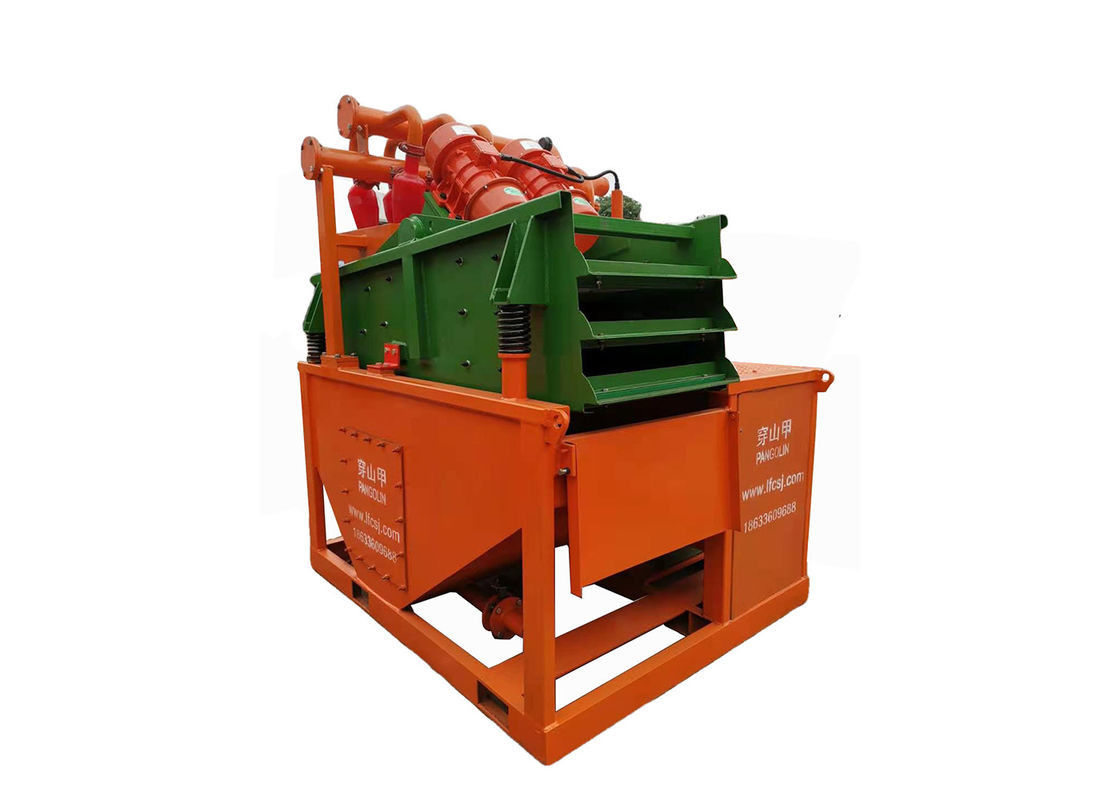

머드 재활용 단위를 꿰뚫는 1000 GPM 파인곳 없는 HDD
머드 재활용 단위를 꿰뚫는 HDD, 머드 공정계
도입
HDD 머드 리사이클링 시스템은 지향식 수평 굴착 (HDD) 장비를 위한 설계입니다.
머드 드릴링 수요에 따르면, HDD 머드 리커버리 시스템은 셰일 혈암 교반기, 모래분리기 사이클론, 침전못 원심분리기, 무드 탱크, 점토 혼합기, 머드건, 송액펌프, 등을 포함할 수 있습니다. 스크린 홀의 크기는 다른 진흙 요구조건으로 흙탕 흐름과 머드 드릴링 분리를 위해 적당한 혈암 교반기의 성능에 의존합니다.
주요 구조 특징
1. 좋은 생산성과 성능 : 시스템의 생산력은 240m3 / Ｈ (1000gpm)에 달려있으며, 그것이 대규모 파인곳 없는 프로젝트에서 머드 치료를 위한 요구조건을 충족시킬 수 있습니다.
2. 장비의 모든 부품은 분해되고 시간을 아끼기 위해 쉽게, 빨리 연결됩니다.
3. 높은 내마모 폴리우레탄 사이클론 집진 장치는 국제적 브랜드와 같으며, 그것이 긴 서비스 라이프와 호환성과 함께, 3800 시간 이상 사용될 수 있습니다.
4. 방폭 램프는 야간 구조를 위한 요구조건을 충족시킬 수 있으며, 그것이 작동하도록 쉽고 안전합니다.
생성물 파라미터
| 주문 제작됩니다 | 예 |
| 능력 | 50-240 ㎥/h (200-1000 １분당 갤런) |
| 스크린 영역 | 2.2-8.4 ㎡ |
| 분리 스테이지 | 2개 단계 / 3 단계 |
| 탱크용량 | 5-30 ㎥ |
| 전체 전력 | 25-184 Kw |
| 전체 중량 | 5.5-20 Ｔ |
| 육상 운송 차원 (밀리미터) | 맞춤화됩니다 |
| 스크린 소재 | 폴리우레탄 |
| 사이클론 (밀리미터) | 250 -900 |
| 추진하는 것 재료 | Cr26 |
| 애플리케이션 | 드릴링 |
| 상술 | 요구조건에 따라 맞춤화될 수 있습니다 |
| 모델 | CSJ-FN-30C | CSJ-FN-60C | CSJ-FN-120C | CSJ-FN-200C | |
| 능력 (m3/h) | 30 | 60 | 120 | 200 | |
| 슬러리 펌프 | 모델 | DC-EHM-1.5C | DC-EHM-3C | DC-EHM-3C | DC-EHM-4C |
| (Kw)를 강화하세요 | 7.5 | 11 | 22 | 37 | |
| 압력 (MPa) | 1.0~2.0 | ||||
| 혈암 교반기 | 전원(KW) | 1.5 | 2 | 3 | 3 |
| 진동 힘(KN) | 30 | 40 | 60 | 60 | |
|
스크린 사이즈 (밀리미터) |
위 | 1400X600 | 1700x700 | 1900X1000 | 2100x1200 |
| 아래로 | 1400X600 | 1700x700 | 1900X1000 | 2100x1200 | |
| 원뿔체 모형 | FN-100 | FN-150 | |||
| 콘 수 | 3 | 6 | 12 | 8 | |
| 분리 사이즈 (μm) | 10-30 | ||||
| 전체 전력 (KW) | 9 | 13 | 25 | 40 | |
| 시스템 Max.Size(MM) | 1650X1450X2150 | 2000X1600X2250 | 2170X2000X2400 | 2400*2300*2400 | |
| 시스템 중량 (Kg) | 1200 | 1900 | 2500 | 3500 | |
HDD 머드 리사이클링 시스템 작업 순서
1. 구멍 뚫기 구멍의 양 옆에 있는 드릴 구멍이 있습니다, 일련의 수직 슬러리 펌프가 혈암 교반기를 공급하기 위한 시추 용액움의 위에 질 것입니다. 셰일 요동채는 천공 절단을 분리하고 밖에 배출할 것입니다, 유체 부분이 스크린 홀을 통하여 모래받이에 떨어질 것입니다.
2. 모래분리기 사이클론의 1 또는 2 또는 3 세트는 혈암 교반기 뒤에 앉, 한쌍의 원심 펌프가 제2기 분리를 위해 시클라옹 모래분리기를 공급하, 모래분리기에서 고체들이 요동채에 방출이 또는 직접적으로 모래분리기의 박스와 흐름 에 유체를 줄이는 것 모래분리기 칸막이로 흘러들 것입니다.
3. 침전못 사이클론은 좋은 고체 분리를 위한 모래분리기 뒤에 앉을 것입니다, 침전못에서 고체들이 요동채 또는 절단 박스에 배출할 것입니다, 위에 침전못으로부터 유체가 침전못 칸막이에 떨어질 것입니다.
4. 믹싱 펌프는 새로운 화학물질에 의해 새로운 머드 재믹싱녹음을 위한 말뚝망둥어 안으로 머드 드릴링 전송과 사료 머드를 위한 탱크 미끄럼에 앉습니다. 혼합 호퍼는 고객의 수요에 따라서 탱크 또는 탱크 미끄럼의 위에 앉을 수 있습니다.
장점
1. 모듈 설계, 작은 발자국, 신축성 구조와 고객 요구 사항에 따른 설치.
2. 무드 탱크 이 담긴 측판은 주름잡히도록 설계되고 더 안전하고, 더 지탱할 수 있는 내력성이 로딩됩니다.
3. 설치와 분해는 드릴링 인원이 자주 이동하도록 단순하고 편리합니다.
4. 시스템은 작동하기 위해 쉬운 집중화된 전기 제어를 채택합니다.
5. 모든 장비는 긴 서비스 라이프와 함께 내부식이고 내마모성이도록 설계됩니다.
6. 그것은 가혹한 드릴링 조작 조건에 적응하고, 내한성, 열저항성, 방폭, 누출 내구성, 내부식이고 비 증명의 기능을 가지고 있습니다.
